Συναρμολογηση υπολογιστη !!(gr)


K4rMa
 Share

Recommended Posts

To lew apo tora auto to share dn einai diko mou alla einai enas odigos... pou prepei na deite !

Etsi estisa to pc to kainourgio pou pira :) Source :http://www.freestuff.gr (The best guides! )

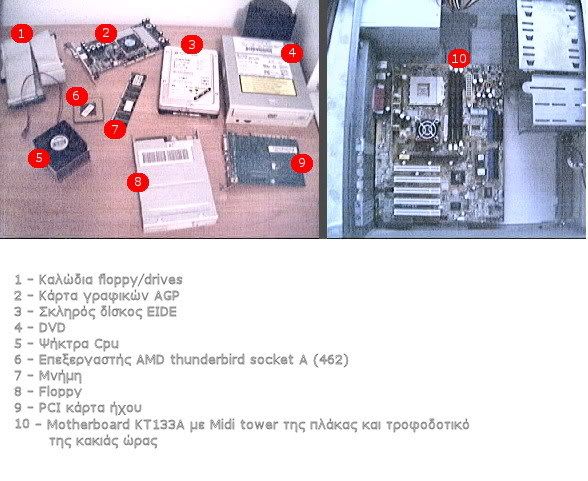

Παρακάτω είναι όσα θα χρησιμοποιήσουμε

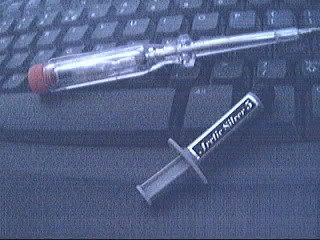

θα χρειαστούμε επίσης ένα κατσαβίδι και θερμοαγώγιμη πάστα για τον επεξεργαστή.

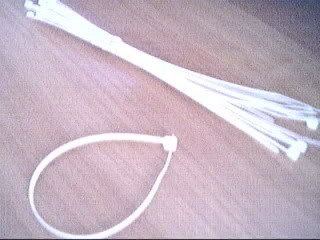

και ίσως να σας φανούν χρήσιμα μερικά tie wraps για να μαζέψετε τα καλώδια

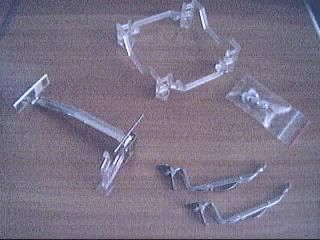

Την μητρική την στερεώνουμε στο tower με χρήση studs στις τρυπούλες που έχει πάνω το tower (Mounting holes) η spacers. Βασικά spacers χρησιμοποιούμε μόνο αν δεν μπορούμε να κάνουμε διαφορετικά η αν το board έχει στερεωθεί καλά και απλά θέλουμε να συμπληρώσουμε. Αυτό που έχει σημασία είναι να στερεωθεί καλά η μητρική χωρίς να τραβιέται ολόκλήρη η πλακέτα κάθε φορά που χρειάζεται να αφαιρέσουμε κάτι από αυτή...




Δεν θα βάλω περισσότερες εικόνες για την τοποθέτηση της μητρικής γιατί δεν είναι δύσκολη υπόθεση και γιατί βαριόμουν να ξεβιδώνω και τη μητρική…



Πρίν αρχίσουμε να ρίξουμε μια προσεκτικότερη ματιά στο motherboard

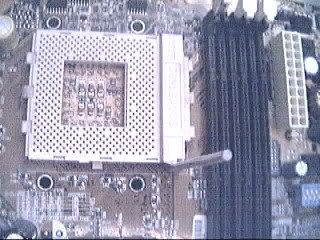

1) Εδώ βλέπουμε το socket στο οποίο τοποθετείτε η cpu

2) Τα 3 slots στα οποία μπαίνουν οι μνήμες. Ξεκινάμε την τοποθέτηση από το πρώτο αριστερά και συνεχίζουμε. Στα motherboards με nforce chipset αν έχουμε 2 ίδιες μνήμες και θέλουμε να δουλέψουν ως dual τοποθετούμε το ένα stick στην 1 και το άλλο στην Τρίτη θέση [είναι απομονωμένη από τις άλλες δύο]

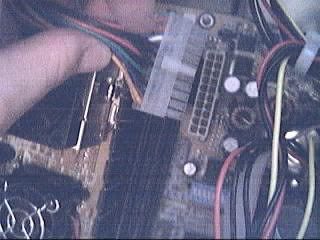

3) Σε αυτή την υποδοχή μπαίνει το καλώδιο της τροφοδοσίας από το τροφοδοτικό. Τα atx έχουν 20 pins και τα btx 24. Η θέση της πάνω στο motherboard μπορεί να διαφέρει.

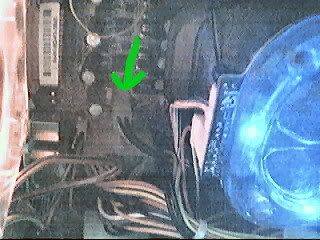

Επιπλέον σε ποιο καινούργιους υπολογιστές θα δείτε ότι υπάρχει άλλη μια θέση για ρεύμα από το τροφοδοτικό που παρέχει ρεύμα στη cpu.

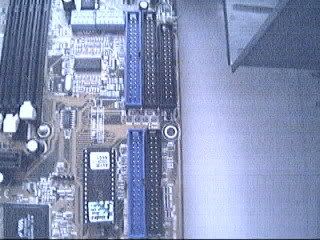

Στην επόμενη εικόνα βλέπουμε τα σημεία στα οποία τοποθετούμε τα ide καλώδια. Η μικρότερη υποδοχή είναι για το floppy.

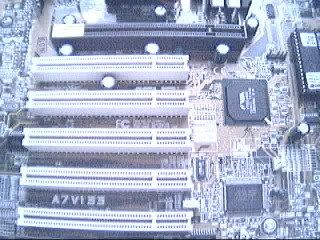

Στην παρακάτω φωτογραφία βλέπουμε τις 5 pci και την μια Agp για την κάρτα γραφικών στην κορυφή. Οι πιο καινούργιοι υπολογιστές αντί για AGP διαθέτουν pci express θέση για την κάρτα γραφικών. Μάλιστα μπορεί να διαθέτουν και 2 για την ένωση 2 καρτών γραφικών (SLI) αλλά αυτό ισχύει μόνο για κάρτες της nvidia. Φανταστείτε 2 6800ultra μαζί… τι τροφοδοτικό να χρειάζεται άραγε….?

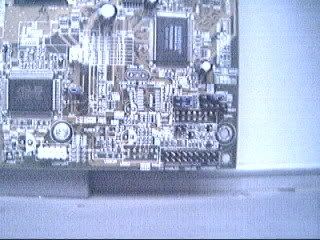

Τέλος κάτω δεξιά στην μητρική βρίσκονται τα Pins που συνδέονται τα καλώδια από το tower (power, reset, leds, speaker)




Η διάταξη των επιμέρους στοιχείων μιας μητρικής μπορεί να διαφέρει από αυτή που απεικονίζεται στις φωτογραφίες.

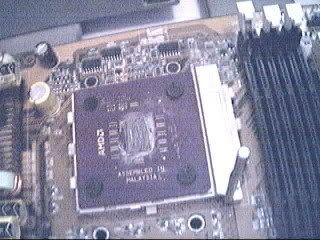

Το πρώτο πράγμα που θα τοποθετήσουμε στη μητρική είναι ο επεξεργαστής.

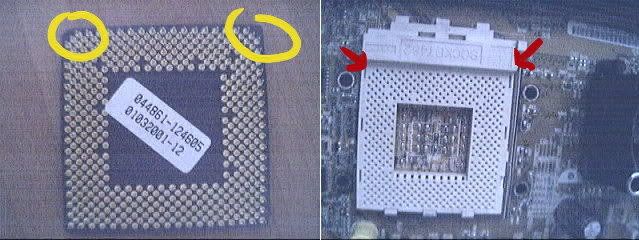

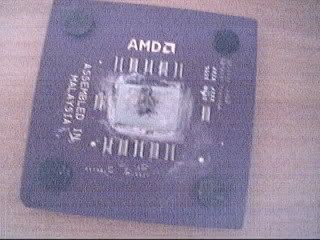

Γυρίστε τον επεξεργαστή από την πλευρά που φαίνεται στην επόμενη φωτογραφία και απλώστε λίγη σιλικόνη πάνω.




Στη συνέχεια σηκώστε το μοχλουδάκι που βρίσκεται στο socket, τοποθετήστε τη cpu και ξανακατεβάστε το.





προσοχή χρειάζεται στην τοποθέτηση ώστε να μην καταστρέψετε κάτι από λάθος χειρισμό. Δεν χρειάζεται, ούτε πρέπει να ασκήσετε πίεση στη cpu. Απλά τοποθετήστε τη και βεβαιωθείτε ότι έχει μπεί καλά και ότι δεν βρίσκει αντίσταση ο μοχλός όταν τον κατεβάσετε. Η cpu τοποθετείτε μόνο με ένα τρόπο!



Πχ κοιτάξτε την παρακάτω cpu


Σε μερικούς νέους επεξεργαστές τα pins βρίσκονται πάνω στη μητρική και όχι στη cpu.

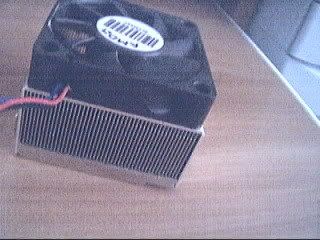

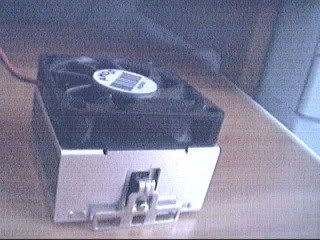

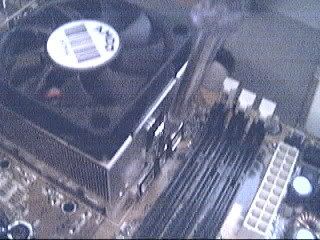

Σειρά έχει η ψύκτρα (heatsink)






Οδηγίες για την τοποθέτησή της δεν μπορώ να δώσω γιατί υπάρχουν αρκετές διαφορές ανάλογα με το σύστημα…

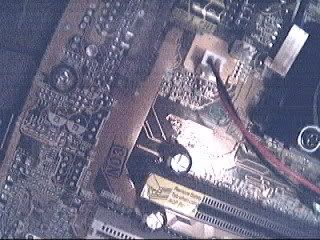

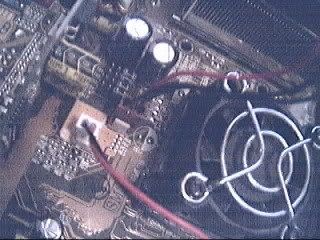

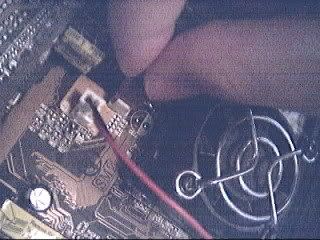

Μην ξεχάσετε να τοποθετήσετε και το καλωδιάκι που φεύγει από το ανεμιστηράκι στο cpu_fan της μητρικής.

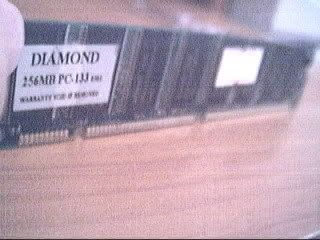

Συνεχίζουμε με τη μνήμη



Όπως είπα και στην αρχή η μνήμη τοποθετείτε στο πρώτο slot και συνεχίζουμε προς τα δεξιά την τοποθέτηση των υπόλοιπων modules που τυχών έχουμε. Η μνήμη μπαίνει μόνο από μια πλευρά. Ένας εύκολος τρόπος για να μην κάνετε λάθος είναι ότι το σηματάκι της εταιρίας πρέπει να κοιτάει την cpu…




Λίγο μπακάλικος αλλά δεν θα μπερδευτείτε τουλάχιστον. Πάντως με τις νέες μνήμες δύσκολα θα έχετε πρόβλημα γιατί έχουν εγκοπές σε συγκεκριμένα σημεία και δεν μπαίνουν όπως να ‘ναι…



Ανοίξτε τα clips πάνω στη μητρική.

Τοποθετείστε αρχικά τη μνήμη μέσα στο slot και αφού βεβαιωθείτε ότι έχει τοποθετηθεί καλά μέσα στην εγκοπή ...


....πιέστε ταυτόχρονα στα άκρα τη μνήμη μέχρι να κλείσουν τα clips.

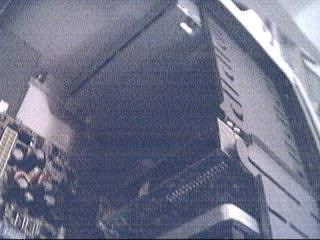

Το επόμενο βήμα θα είναι η τοποθέτηση των drives. ( floppy, dvd, δίσκος )



Τοποθετήστε και βιδώστε τις συσκευές πάνω στο tower η πιάστε τις με clips η όπως αλλιώς σας επιτρέπει το tower. Απλά σιγουρευτείτε ότι είναι σταθερά τοποθετημένες πάνω στο tower

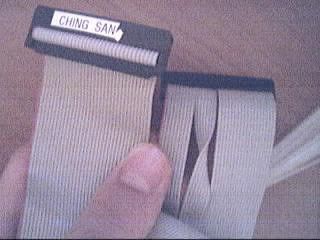

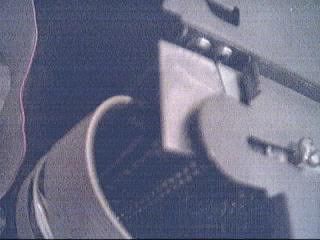

Το παρακάτω καλώδιο είναι για floppy. Η αριστερή άκρη θα μπεί στη μητρική και η δεξιά στο floppy.

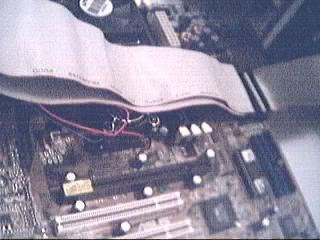

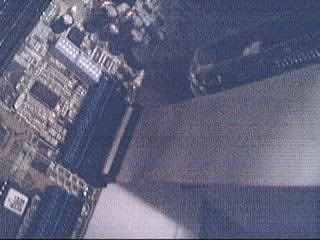

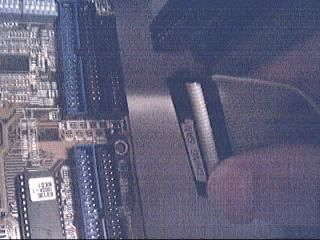

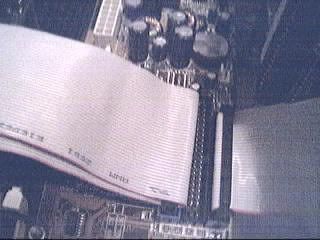

Στη συνέχεια βάζουμε και τα ide καλώδια πάνω στη μητρική.





Εγώ έβαλα μόνο ένα παραπάνω. Στη συνέχεια συνδέστε τα με τις συσκευές.




Επειδή πιθανά θα αναρωτιέστε πώς να το κάνετε αυτό θα αναφέρω μερικά πράγματα γιατί αν κάνετε λάθος εδώ ο υπολογιστής δεν θα μπορεί να αναγνωρίσει τις συσκευές.



Οι συσκευές τοποθετούνται ως master, slave, alone

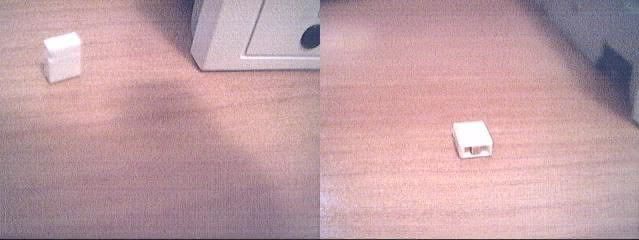

Αυτό γίνεται με τη χρήση jumpers όπως στην παρακάτω εικόνα.

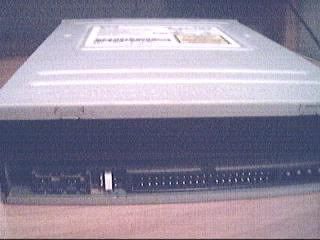

Στην επόμενη εικόνα βλέπουμε ένα cdrw με το jumper ρυθμισμένο σε θέση slave

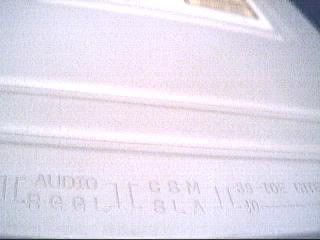

Για την θέση που θα μπούνε τα jumpers κοιτάξτε πάνω στα drives. Θα τα βρείτε πάνω στο drive.




Αν θα συνδέσουμε ένα drive πάνω στο ide τότε μπορούμε να μην χρησιμοποιήσουμε jumper και να αφήσουμε τη συσκευή ως μοναδική.



Αν συνδέσουμε όμως 2 drives τότε το ένα θα πρέπει να ρυθμιστεί ως master και το άλλο ως slave.

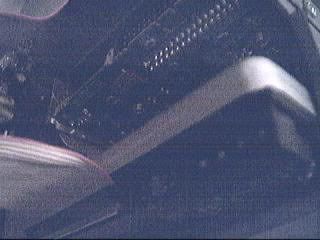

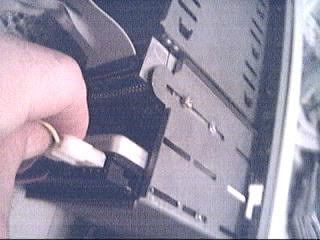

Αφού τοποθετήσουμε τα jumpers θα πρέπει να συνδέσουμε και το ide καλώδιο.

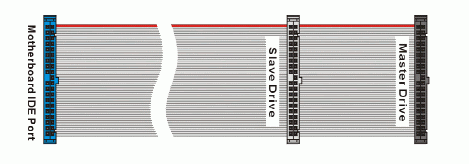

Βλέπουμε ότι η μία άκρη θα μπεί στο Motherboard και οι άλλες δύο στα drives



Οι συσκευές που βρίσκονται στο πρώτο ide αναγνωρίζονται ως primary master και primary slave. Αυτές στο δεύτερο (αν έχουμε και δεύτερο) ως secondary master, secondary slave.



Εδώ να πώ ότι καλό θα είναι για λόγους ταχύτητας οι δίσκοι να μην είναι μαζί στο ίδιο ide με τις συσκευές ανάγνωσης, εγγραφής.



Βέβαια εκτός από ide θα μπορούσαν οι συσκευές να είναι sccsi οι η δίσκοι να είναι συνδεδεμένοι σε serial ata.

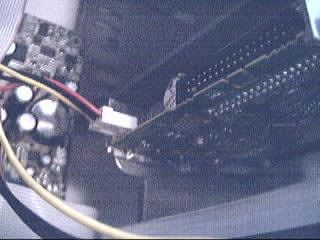

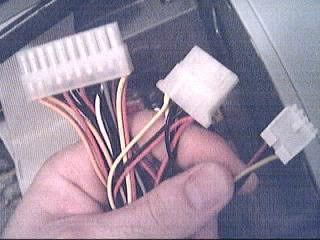

Αφού συνδέσουμε τα drives θα πρέπει να τους δώσουμε και ρεύμα από το τροφοδοτικό.




Το αριστερό καλώδιο συνδέεται με τη μητρική, το μεσαίο είναι για σκληρούς δίσκους, dvd, cd, ανεμιστηράκια κτλ. Και το δεξί συνήθως για το floppy.

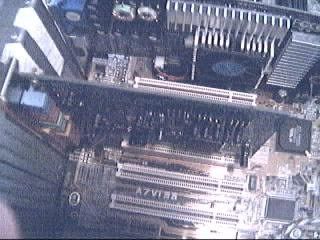

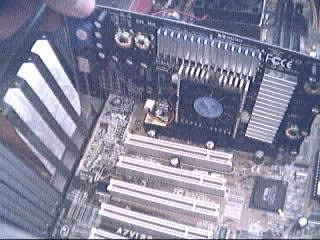

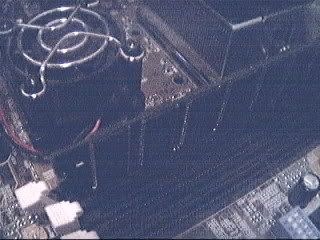

Μετά την τοποθέτηση των drives θα βάλουμε και τις κάρτες (γραφικών, ήχου κτλ)

Αυτό νομίζω είναι αρκετή απλή δουλειά





Απλά προσπαθήστε αν δεν έχετε πολλές Pci να αφήσετε ένα μικρό κενό ανάμεσα στις pci και την κάρτα γραφικών.

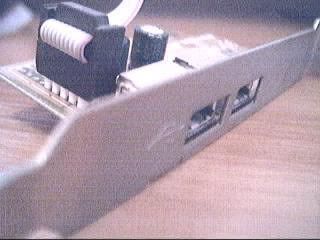

Μετά τις pci συνδέστε και τα extra που μπορεί να έχει η μητρική. Bluetooth, extra usb κτλ.

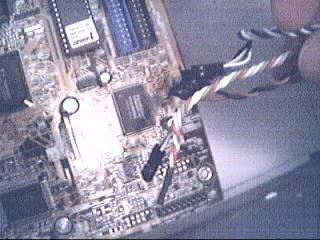

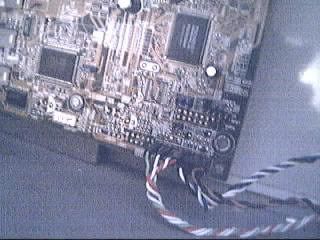

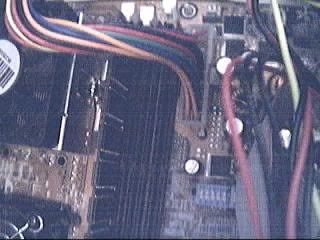

Αφού τα έχετε τοποθετήσει όλα το μόνο που μένει είναι να συνδέσετε και το tower με τη μητρική. Δηλαδή τα leds , reset, power και το speaker.




Αν και πάνω στη μητρική αναφέρεται ποιο πάει πού… καλύτερα να κοιτάξετε το εγχειρίδιο της μητρικής γιατί είναι λίγο μπερδεμένα.




_______

Συνδέστε πληκτρολόγια, οθόνες, ποντίκια…

Τώρα μπορούμε να ανοίξουμε επιτέλους το pc και όλα θα δουλεύουν θαυμάσια

_______________________________________________________________________________

Αν χρειαστεί (βασικά αν δεν αναγνωριστεί σωστά η cpu) μπείτε στο bioς και κάντε τις ρυθμίσεις που πρέπει. Συνήθως αν πρέπει να αλλάξετε κάτι αυτό είναι το fsb του επεξεργαστή.



pc troubleshooter...



Ο PCίς δεν ανοίγει!



1) Δεν έχετε συνδέσει το τροφοδοτικό με τη μητρική

2) Δεν έχετε βάλει το pc στο ρεύμα

3) Δεν έχετε συνδέσει το power button του tower σωστά στη μητρική.



Ο PCίς ανοίγει αλλά δεν φαίνεται να δουλεύει η cpu και δε βλέπω tpt στην οθόνη.



Ίσως να χρειαστεί να αλλάξετε από τη μητρική το bus της cpu . Δείτε το εγχειρίδιο της μητρικής. Αν δεν πιάσει αυτό κάντε ένα cmos. Αν δεν πιάσει ούτε αυτό βραχυκυκλώστε την μπαταρία.



Ο PCίς ανοίγει (ανοίγει αλλά δεν βλέπω την τύφλα μου) και ακούγονται συνεχόμενα beeps



Η μνήμη δεν έχε τοποθετηθεί σωστά



Ο PCίς ανοίγει (ανοίγει αλλά δεν βλέπω την τύφλα μου η τα πάντα τρεμοπαίζουν η, η εικόνα εμφανίστηκε στιγμιαία μόνο) και ακούγονται συνεχόμενα beeps.



Η κάρτα γραφικών δεν είναι σωστά τοποθετημένη. Αυτό σημαίνει ότι η δεν έχει κουμπώσει καλά η είναι υπερβολικά σφιχτή η το tower είναι τόσο *&* που δεν επιτρέπει το σωστό βίδωμα της κάρτας… (το έχω δεί και αυτό…)



Ο PCίς ανοίγει τα πάντα φαίνεται να λειττουργούν σωστά αλλά η οθόνη είναι μάυρη.



Ελέγξτε το καλώδιο της οθόνης αν έχει φύγει η δεν έχει μπεί στο σωστό σημείο. Ειδικά αν έχετε καμιά dual head κάρτα γραφικών και τα μπερδέψατε.
